Монтаж кабельных групп в металлорукаве

Доброго дня всем!

Долго не виделись, еще дольше не слышались. Продолжим общение в активном ключе с новой информацией и новыми материалами.

Сегодня покажу монтаж кабельных питающих групп в металлорукаве на примере деревянного домика.

Монтаж выполнялся металлорукавом Р3-ЦПнг-LS 20 с протяжкой (Fortisflex) и кабелем ВВГнг-LS 3×1,5мм и ВВГнг-LS 3×2,5мм.

Задача стояла, как можно оптимально использовать материал и чтобы при дальнейших строительных работах кабельные линии никак не мешали и не были повреждены.

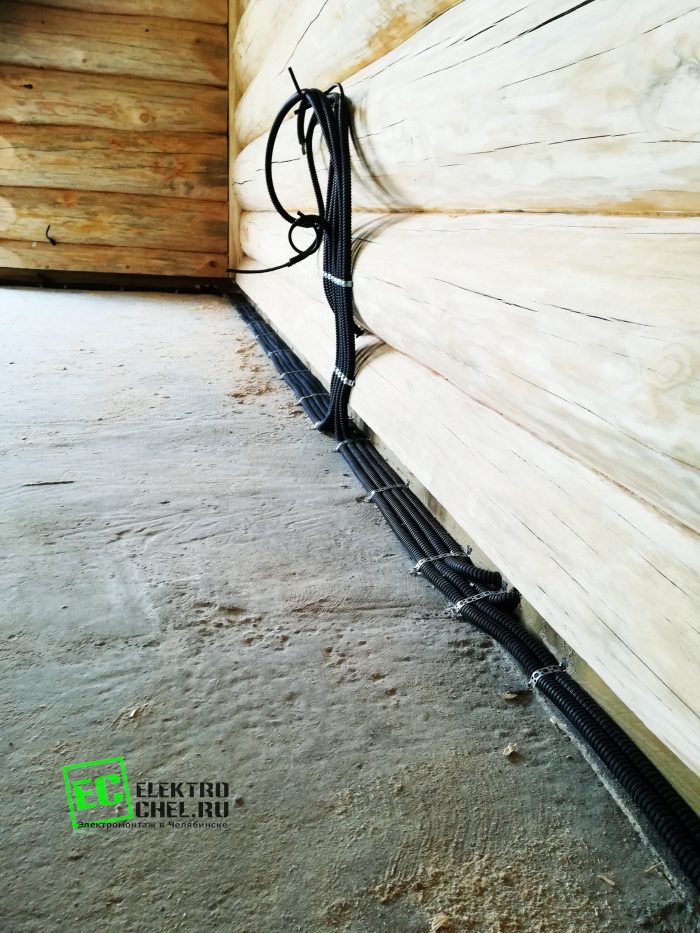

Металлорукав крепился к бетонному полу и стенам при помощи перфорированной ленты.

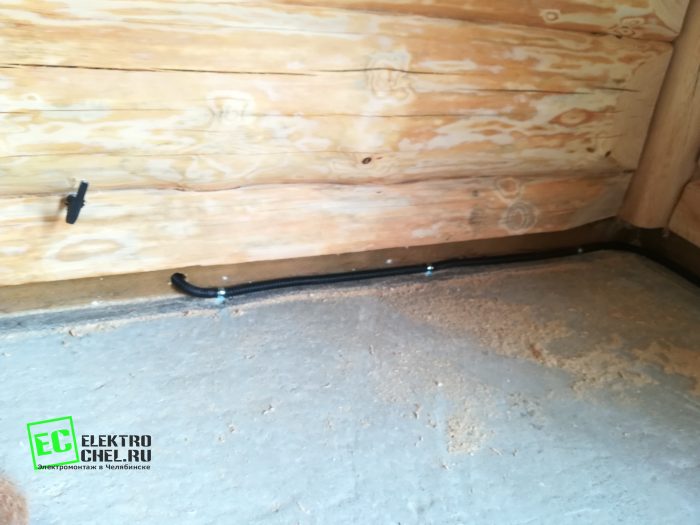

Отверстия для протяжки, сквозь брус, выполнялись мощной дрелью с использованием сверла по дереву 25 диаметром. Отверстие высверливалось под углом, насквозь, чтобы протянуть кабель в гофре в нужное место.

Все трассы продумываются заранее и наносятся в рабочий проект, перед монтажом, чтобы в дальнейшем не тратилось время на обдумывание монтажа и не оставался лишний материал.

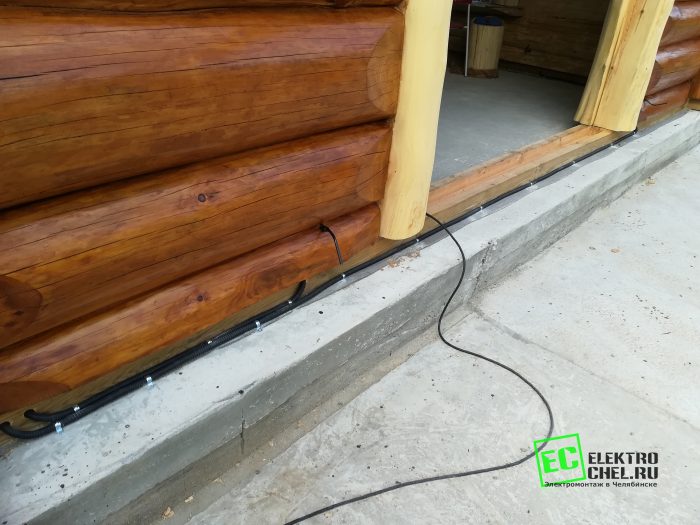

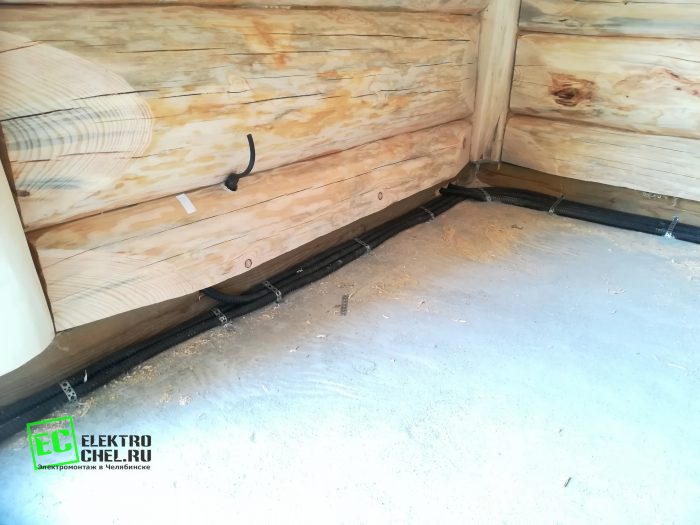

Как видно на фото, все группы проложены аккуратно и не мешают строительной части облицовки фасада.
